详谈直埋不锈钢补偿器的结构及使用性能

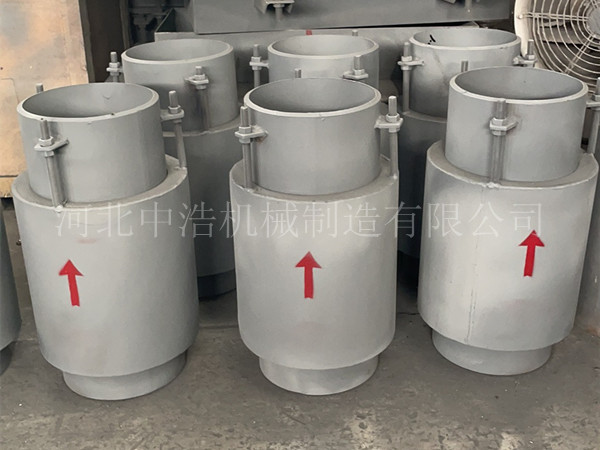

直埋不锈钢补偿器是由内套管、外套管、密封元件、密封填料和压紧机构构成，内套管的管径与管道的管径一致，外套管的前段套在内套管的后段上，其后段具有管径渐缩的过渡段和连接段，在外套管与内套管的套接部位设置有密封元件及密封填料，由隔圈将密封元件与密封填料隔离开，密封元件的前端由压紧机构压紧密封，密封填料的后端由挡圈限位。
直埋不锈钢补偿器内设置耐 高温隔热套，在两连接体之间设置挡环和浮动挡筒，两连接体之间经挡环和浮动挡筒构成可相对轴向及径向产生位移的活动连接。
直埋不锈钢补偿器可补偿高温管道的轴向变形。由于该补偿器需承受高温，因此承温部分是由喷涂、隔热砖（由工程按装施工）和隔温层（产品制做时完成）二部分组成。
由于直埋不锈钢补偿器采用内外套管可相对运动的结构方式实现管道受热轴向位移的补偿，并通过设置密封填料在内外套管间形成高温介质隔断区，从而进一步提高了补偿量，延长了使用寿命，由此降低了维护费用。
直埋不锈钢补偿器主要用于输送微尘气体、烟雾、气体和其他气体的管道和设备系统，以补偿温度、机械振动和基础沉降引起的位移。直埋不锈钢补偿器应用于发动机排气系统管道中时，会流经高温气体介质，因此多数金属补偿器的设计采用硬性密封结构将补偿器连接在管道中。
直埋不锈钢补偿器是以波纹管为核心的扰性元件，在管线上可作轴向、横向和角向三个方向的补偿。
1、直埋不锈钢补偿器为了减少介质的自激现象，在产品内部设有内套管，在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，也可以吸收轴向、角向和任意三个方向位移的组合；
2、横向补偿器由接管与两个波纹管以及大拉杆等零件构成，能吸收管系任意平面内的横向位移，位移是拉杆上球面螺母绕球米那垫圈转动，同时拉杆还具有承受内压推力能力，还可以补偿弯曲管道的横向位移和角位移；
3、铰链补偿器（也称角向补偿器），它以两个或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单平面内的横向变形；万向铰链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量。
直埋不锈钢补偿器是由复合非金属和两个可与相邻管道组成设备相连接的接管（或法兰）及隔热材料组成的挠性部件，主要运用于补偿输送微压粉尘气体、烟、煤气及其他气体的管道和设备系统因温度、机械振动及基础下沉引起的位移。沿法兰框架还设置若干支撑件，用以支撑整个膨胀节的重量，形成一个活动框架，既提升整个膨胀节的结构的刚性、稳定性和稳定性，又可减少波纹管的横向弯曲应力和挠度。
直埋不锈钢补偿器主要用于输运气体或含尘气体管道及风机出入口，用来吸收位移或减震。直埋不锈钢补偿器具有补偿量大、刚度小，便于安装使用和寿命不错等特点。直埋不锈钢补偿器应用于钢铁、电力、石油化工、水泥等行业。可根据用户要求选用不锈钢或碳钢制造U形或V形波接管，内衬筒，法兰一般选用碳钢。直埋不锈钢补偿器燃气涡轮排气系统，涡轮机或者冷凝器的连接部位，热水器的排气口，压力通风扇的封口，废气排放管道，交流换热器，沉淀器和其它的蒸汽及大型管道系统。
